波束成形技術是將信号以一種能量集中和定向方式發送給無線終端的技術，能全面改善無線終端接收的信号質量，并提升吞吐量。在Wi-Fi（WiFi）标準中，從Wi-Fi 4（802.11n）開始引入該技術。
WiFi爲什麼要用波束成形
Wi-Fi标準一直緻力于提升無線的傳輸速率，尤其是從Wi-Fi 4（802.11n）開始引入了MIMO和波束成形技術，讓傳輸速率提升到了數百兆，提升了1個量級。
MIMO技術通過多天線傳輸，帶來傳輸速率的成倍增長。但在實際應用中STA（無線終端）往往隻有1到2個天線，這使得STA發送和接收信号的收益有所差異。STA向AP發送信号時，AP可以利用自己的多天線系統增強接收增益，獲得更好的信号強度；AP向STA發送信号時，如果僅使用對應數量的天線發送信号，則無法利用多天線帶來的增益。爲了解決這一問題，通過引入波束成形技術，可以增強STA接收到的信号強度，從而使AP和STA可以協商出更高的傳輸速率。
爲了充分利用AP的多天線資源，Wi-Fi 5（802.11ac）又引入了MU-MIMO技術，使AP可以同時向多個STA發送信号，有效提升了無線的傳輸效率。MU-MIMO也需要波束成形技術，波束成形使AP的多天線信号疊加後，讓各STA僅收到自己的信号，消除其他STA的信号，避免幹擾。Wi-Fi 6（802.11ax）在Wi-Fi 5的技術上進一步增加了MU-MIMO的多用戶數量，這些都離不開波束成形技術的使用。
波束成形工作原理
波束成形從字面理解就是塑造波束的形狀，那麼如何塑造出波束的形狀呢？以光束爲例，用一個手電筒打出一道光束，光束的形狀是固定的。如果在平行方向增加一個手電筒，則會發現兩道光束疊加後，光束亮度增加，光束形狀發生了改變。如果繼續增加手電筒的數量，光束的亮度繼續增加，疊加後的光束形狀也繼續變化。在多個手電筒的情況下，改變手電筒的開關狀态或調整發光的強弱，也會影響光束的形狀。
對于無線通信，天線就相當于手電筒，無線信号的波束就相當于光束，通過多個天線，控制每個天線發射的信号，就可以改變無線信号的波束形狀。

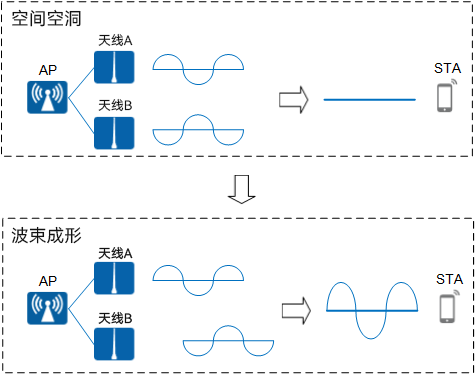

在多天線系統中，如果不同天線傳輸的信号在到達某一位置時存在兩條衰減相等的波束，且兩條波束相位相反，就可能會出現空間空洞。波束成形技術可以通過預先補償發射天線的相位，讓兩條波束進行疊加以實現信号增強的效果。
波束成形的原理
波束成形怎麼知道該如何調整發射天線的信号呢？這是通過檢測信道狀态信息CSI（Channel State Information）來獲取并計算出調整參數的。按照CSI獲取方式的不同，波束成形可以分爲顯式波束成形（Explicit beamforming）和隐式波束成形（Implicit beamforming）。
顯示波束成形
顯式波束成形是一種需要STA反饋信道信息的波束成形方式。顯式波束成形信道信息的探測和反饋流程如下：
顯示波束成形
AP向STA發送探測數據（Training Symbol）。在802.11n标準中，AP發送探測數據包括空數據包（NDP）和交錯前導碼兩種方式；802.11ac标準開始則直接使用NDP的方式。
-
NDP是一種沒有數據的空幀，其沒有負荷。AP向STA發送NDP探測通告和空數據包，STA收到探測通告和空數據包後進行信道信息反饋。
-
交錯前導碼是利用發送的帶有負荷的幀實現探測，這個幀會承載一個MAC幀和探測信道。
STA向AP反饋信道信息。在802.11n标準中，STA的信道信息反饋有三種方式：
-
CSI方式：STA將原始的信道信息直接發送給AP，由AP計算最終的波束成形權重值。
-
非壓縮波束成形權重值：STA收到探測後，由STA計算出波束成形權重值後反饋給AP。這種方式會增加系統開銷，因此有了壓縮波束成形權重值。
-
壓縮波束成形權重值：同樣是由STA計算出波束成形權重值後反饋給AP，并且通過一些方法降低了系統開銷。
802.11ac标準開始，STA采用壓縮波束成形權重值的方式反饋信道信息。AP根據STA反饋或自己計算的權重信息進行波束成形，多徑信号在STA處彙聚，形成增益。
隐式波束成形
隐式波束成形是由Beamformer計算發送方向信道信息的波束成形方式，其利用了時分雙工（TDD，Time Division Duplexing）系統的互易性（即認爲同頻段的上下行的信道狀态信息是相等的），將Beamformee反饋的上行接收方向信道信息直接應用于下行發送方向，進行波束成形。由于隐式波束成形具體實現的複雜性，從802.11ac協議開始已經明确不再支持隐式波束成形且業界也基本無廠商實現該方式波束成形。
