VLAN（Virtual Local Area Network）即虛拟局域網，是將一個物理的LAN在邏輯上劃分成多個廣播域的通信技術。每個VLAN是一個廣播域，VLAN内的主機間可以直接通信，而VLAN間則不能直接互通。這樣，廣播報文就被限制在一個VLAN内。
爲什麼需要VLAN
早期以太網是一種基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection）的共享通訊介質的數據網絡通訊技術。當主機數目較多時會導緻沖突嚴重、廣播泛濫、性能顯著下降甚至造成網絡不可用等問題。通過二層設備實現LAN互連雖然可以解決沖突嚴重的問題，但仍然不能隔離廣播報文和提升網絡質量。

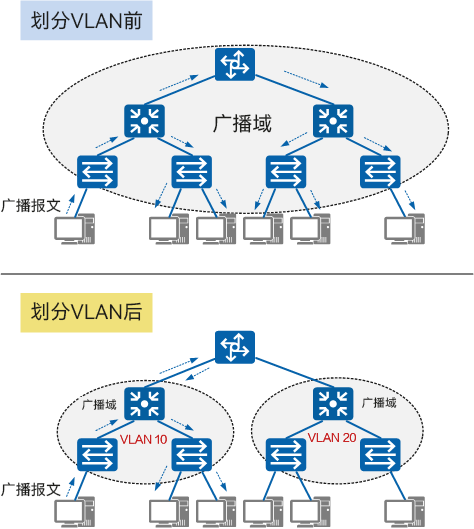

在這種情況下出現了VLAN技術。這種技術可以把一個LAN劃分成多個邏輯的VLAN，每個VLAN是一個廣播域，VLAN内的主機間通信就和在一個LAN内一樣，而VLAN間則不能直接互通，廣播報文就被限制在一個VLAN内，如下圖所示：
因此，VLAN具備以下優點：
-
限制廣播域：廣播域被限制在一個VLAN内，節省了帶寬，提高了網絡處理能力。
-
增強局域網的安全性：不同VLAN内的報文在傳輸時相互隔離，即一個VLAN内的用戶不能和其它VLAN内的用戶直接通信。
-
提高了網絡的健壯性：不同VLAN内的報文在傳輸時相互隔離，即一個VLAN内的用戶不能和其它VLAN内的用戶直接通信。
-
靈活構建虛拟工作組：用VLAN可以劃分不同的用戶到不同的工作組，同一工作組的用戶也不必局限于某一固定的物理範圍，網絡構建和維護更方便靈活。

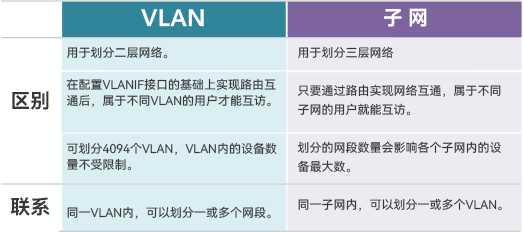

VLAN vs 子網
通過將IP地址的網絡部分進一步劃分爲若幹個子網，可以解決IP地址空間利用率低和兩級IP地址不夠靈活的問題。
與VLAN相類似的是，子網也可以隔離主機間的通信。屬于不同VLAN的主機之間不能直接通信，屬于不同的子網的主機之間也不能直接通信。但二者沒有必然的對應關系。
VLAN vs 子網
VLAN Tag 和 VLAN ID

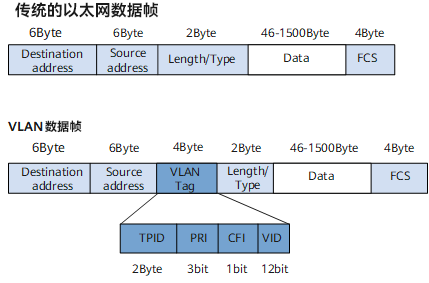

要使交換機能夠分辨不同VLAN的報文，需要在報文中添加标識VLAN信息的字段。IEEE 802.1Q協議規定，在以太網數據幀中加入4個字節的VLAN标簽（又稱VLAN Tag，簡稱Tag），用以标識VLAN信息。
數據幀中的VID字段标識了該數據幀所屬的VLAN，數據幀隻能在其所屬VLAN内進行傳輸。VID字段代表VLAN ID，VLAN ID取值範圍是0～4095。由于0和4095爲協議保留取值，所以VLAN ID的有效取值範圍是1～4094。
交換機内部處理的數據幀都帶有VLAN标簽。而交換機連接的部分設備（如用戶主機、服務器）隻會收發不帶VLAN tag的傳統以太網數據幀。因此，要與這些設備交互，就需要交換機的接口能夠識别傳統以太網數據幀，并在收發時給幀添加、剝除VLAN标簽。添加什麼VLAN标簽，由接口上的缺省VLAN（Port Default VLAN ID，PVID）決定。
接口類型和标簽處理機制
現網中屬于同一個VLAN的用戶可能會被連接在不同的交換機上，且跨越交換機的VLAN可能不止一個，如果需要用戶間的互通，就需要交換機間的接口能夠同時識别和發送多個VLAN的數據幀。根據接口連接對象以及對收發數據幀處理的不同，當前有VLAN的多種接口類型，以适應不同的連接和組網。
不同廠商對VLAN接口類型的定義可能不同。對于華爲設備來說，常見的VLAN接口類型有三種，包括：Access、Trunk和Hybrid。
Access接口
Access接口一般用于和不能識别Tag的用戶終端（如用戶主機、服務器）相連，或者不需要區分不同VLAN成員時使用。
在一個VLAN交換網絡中，以太網數據幀主要有以下兩種形式：
-
無标記幀（Untagged幀）：原始的、未加入4字節VLAN标簽的幀。
-
有标記幀（Tagged幀）：加入了4字節VLAN标簽的幀。
Access接口大部分情況隻能收發Untagged幀，且隻能爲Untagged幀添加唯一VLAN的Tag。交換機内部隻處理Tagged幀，所以Access接口需要給收到的數據幀添加VLAN Tag，也就必須配置缺省VLAN。配置缺省VLAN後，該Access接口也就加入了該VLAN。
當Access接口收到帶有Tag的幀，并且幀中VID與PVID相同時，Access接口也能接收并處理該幀。在發送帶有Tag的幀前，Access接口會剝離Tag。
Trunk接口
Trunk接口一般用于連接交換機、路由器、AP以及可同時收發Tagged幀和Untagged幀的語音終端。它可以允許多個VLAN的幀帶Tag通過，但隻允許屬于缺省VLAN的幀從該類接口上發出時不帶Tag（即剝除Tag）。
Trunk接口上的缺省VLAN，有的廠商也將它定義爲native VLAN。當Trunk接口收到Untagged幀時，會爲Untagged幀打上Native VLAN對應的Tag。
Hybrid接口
Hybrid接口既可以用于連接不能識别Tag的用戶終端（如用戶主機、服務器）和網絡設備（如Hub），也可以用于連接交換機、路由器以及可同時收發Tagged幀和Untagged幀的語音終端、AP。它可以允許多個VLAN的幀帶Tag通過，且允許從該類接口發出的幀根據需要配置某些VLAN的幀帶Tag（即不剝除Tag）、某些VLAN的幀不帶Tag（即剝除Tag）。
Hybrid接口和Trunk接口在很多應用場景下可以通用，但在某些應用場景下，必須使用Hybrid接口。比如在靈活QinQ中，服務提供商網絡的多個VLAN的報文在進入用戶網絡前，需要剝離外層VLAN Tag，此時Trunk接口不能實現該功能，因爲Trunk接口隻能使該接口缺省VLAN的報文不帶VLAN Tag通過。
VLAN的使用場景
VLAN間用戶的二層隔離
基于接口的VLAN劃分組網圖
爲了保證各公司業務的獨立和安全，可將每個公司所連接的接口劃分到不同的VLAN，實現公司間業務數據的完全隔離。可以認爲每個公司擁有獨立的“虛拟路由器”，每個VLAN就是一個“虛拟工作組”。
再比如，某公司有兩個部門，分别分配了固定的IP網段。爲加強員工間的學習與交流，員工的位置有時會相互調動，但公司希望各部門員工訪問的網絡資源的權限不變。
基于IP的VLAN劃分組網圖
爲了保證部門内員工的位置調整後，訪問網絡資源的權限不變，可在公司的交換機Switch_1上配置基于IP子網劃分VLAN。這樣，服務器的不同網段就劃分到不同的VLAN，訪問服務器不同應用服務的數據流就會隔離，提高了安全性。
VLAN間用戶的三層互訪
如下圖所示，某小型公司的兩個部門分别通過二層交換機接入到一台三層交換機Switch_3，所屬VLAN分别爲VLAN2和VLAN3，部門1和部門2的用戶互通時，需要經過三層交換機。
通過VLANIF實現VLAN間用戶的三層互訪
可在Switch_1和Switch_2上劃分VLAN并將VLAN透傳到Switch_3上，然後在Switch_3上爲每個VLAN配置一個VLANIF接口，實現VLAN2和VLAN3間的路由。
VLAN的相關協議
IEEE 802.1Q
IEEE 802.1Q（也被稱爲Dot1q）即Virtual Bridged Local Area Networks協議，規定了VLAN的實現标準。與标準的以太網數據幀相比，VLAN數據幀增加了1個4字節的VLAN标簽。
LNP
鏈路類型協商協議（Link-type Negotiation Protocol，LNP）用來動态協商以太網接口的鏈路類型爲Access或者Trunk。
-
以太網接口的鏈路類型協商爲Access，缺省情況下加入VLAN1。
-
以太網接口的鏈路類型協商爲Trunk，缺省情況下加入VLAN1～4094。
QinQ
QinQ（802.1Q-in-802.1Q）協議出自IEEE 802.1ad标準協議，通過在802.1Q标簽報文的基礎上再增加一層802.1Q的Tag來達到擴展VLAN空間的功能，可以使私網VLAN透傳公網。
由于在骨幹網中傳遞的報文有兩層802.1Q Tag（一層公網Tag，一層私網Tag），即802.1Q-in-802.1Q，所以稱之爲QinQ協議。
雲化場景下，VLAN存在的問題
随著網絡技術的發展，雲計算憑借其在系統利用率高、人力和管理成本低、靈活性和可擴展性強等方面表現出的優勢，已經成爲目前企業IT建設的新趨勢。而服務器虛拟化作爲雲計算的核心技術之一，得到了越來越多的應用。
VLAN作爲傳統的網絡隔離技術，在标準定義中VLAN的數量隻有4096個，無法滿足大型數據中心的租戶間隔離需求。另外，VLAN的二層範圍一般較小且固定，無法支持虛拟機大範圍的動态遷移。
因此，RFC定義了VLAN擴展方案VXLAN（Virtual eXtensible Local Area Network，虛拟擴展局域網）。VXLAN采用MAC in UDP（User Datagram Protocol）封裝方式，是NVO3（Network Virtualization over Layer 3）中的一種網絡虛拟化技術。
VXLAN完美地彌補了VLAN的上述不足，一方面通過VXLAN中的24比特VNI（VXLAN Network Identifier）字段，提供多達16M租戶的标識能力，遠大于VLAN的數量；另一方面，VXLAN本質上在兩台交換機之間構建了一條穿越數據中心基礎IP網絡的虛拟隧道，將數據中心網絡虛拟成一個巨型“二層交換機”，滿足虛拟機大範圍動态遷移的需求。
*注：本文素材來自華爲，版權歸作者所有
