【龍田百科】VXLAN隧道技術詳解
發布時間：2023-12-13
VXLAN即虛拟擴展局域網，是大二層網絡中廣泛使用的網絡虛拟化技術。在源網絡設備與目的網絡設備之間建立一條邏輯VXLAN隧道，采用MAC in UDP（User Datagram Protocol）封裝方式，即，將虛拟機發出的原始以太報文完整的封裝在UDP報文中，然後在外層使用物理網絡的IP報文頭和以太報文頭封裝，這樣，封裝後的報文就像普通IP報文一樣，可以通過路由網絡轉發，這就像給二層網絡的虛拟機插上了路由的翅膀，使虛拟機徹底擺脫了二、三層網絡的結構限制。

爲什麼需要VXLAN



與服務器的虛拟化趨勢緊密相關，一方面虛拟機動态遷移，要求虛拟機在遷移前後的IP和MAC地址不能改變；另一方面，租戶數量激增，需要網絡提供隔離海量租戶的能力。


虛拟機動态遷移

服務器虛拟化技術是把一台物理服務器虛拟化成多台邏輯服務器，這種邏輯服務器被稱爲虛拟機（VM）。通過服務器虛拟化，可以有效地提高服務器的利用率，降低能源消耗，降低運營成本，所以虛拟化技術目前得到了廣泛的應用。
在服務器虛拟化後，虛拟機動态遷移變得常态化，爲了保證遷移時業務不中斷，就要求在虛拟機遷移時，不僅虛拟機的IP地址不變，而且虛拟機的運行狀态也必須保持原狀（例如TCP會話狀态），所以虛拟機的動态遷移隻能在同一個二層域中進行，而不能跨二層域遷移。
傳統的三層網絡架構限制了虛拟機的動态遷移範圍，遷移隻能在一個較小的局部範圍内進行，應用受到了極大的限制。
爲了打破這種限制，實現虛拟機的大範圍甚至跨地域的動态遷移，就要求把VM遷移可能涉及的所有服務器都納入同一個二層網絡域，這樣才能實現VM的大範圍無障礙遷移。
衆所周知，同一台二層交換機可以實現下挂服務器之間的二層通信，而且服務器從該二層交換機的一個端口遷移到另一個端口時，IP地址是可以保持不變的。這樣就可以滿足虛拟機動态遷移的需求。VXLAN的設計理念和目标正是由此而來的。
VXLAN提供一套方法論，在IP網絡基礎上，當源和目的之間有通信需求時，便在IP網絡之上創建一條虛拟的隧道，透明轉發用戶數據。任意兩點之間都能通過VXLAN隧道來通信，忽略底層網絡的結構和細節。從服務器的角度看，VXLAN爲它們將整個基礎網絡虛拟成了一台巨大的“二層交換機”，所有服務器都連接在這台虛拟二層交換機上。

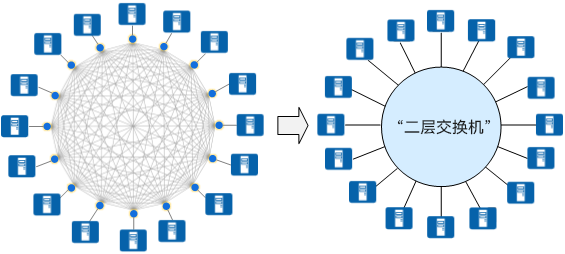

VXLAN將整個基礎網絡虛拟成了一台巨大的“二層交換機”

基于這種“二層交換機”的模型，就很容易理解爲什麼VXLAN可以實現VM動态遷移了：將虛拟機從“二層交換機”的一個端口換到另一個端口，完全無需變更IP地址。


租戶數量激增

在傳統的VLAN網絡中，标準定義所支持的可用VLAN數量隻有4000個左右。服務器虛拟化後，一台物理服務器中承載了多台虛拟機，每個虛拟機都有獨立的IP地址和MAC地址，相當于服務器成倍擴大。例如，公有雲或其它大型虛拟化雲數據中心動辄需容納上萬甚至更多租戶，VLAN顯然無法支撐大量的租戶。
針對以上問題，VXLAN在幀頭中引入了類似VLAN ID的網絡标識，稱爲VXLAN網絡标識VNI（VXLAN Network ID），由24比特組成，理論上可支持多達16M的VXLAN段，從而滿足了大規模不同租戶之間的标識、隔離需求。

VXLAN與VLAN之間有何不同



VLAN作爲傳統的網絡隔離技術，在标準定義中VLAN的數量隻有4000個左右，無法滿足大二層網絡的租戶間隔離需求。另外，VLAN的二層範圍一般較小且固定，無法支持虛拟機大範圍的動态遷移。
VXLAN完美地彌補了VLAN的上述不足，一方面通過VXLAN中的24比特VNI字段，提供多達16M租戶的标識能力，遠大于VLAN的4000；另一方面，VXLAN本質上在兩台交換機之間構建了一條穿越基礎IP網絡的虛拟隧道，將IP基礎網絡虛拟成一個巨型“二層交換機”，即大二層網絡，滿足虛拟機大範圍動态遷移的需求。
雖然從名字上看，VXLAN是VLAN的一種擴展協議，但VXLAN構建虛拟隧道的本領已經與VLAN迥然不同。

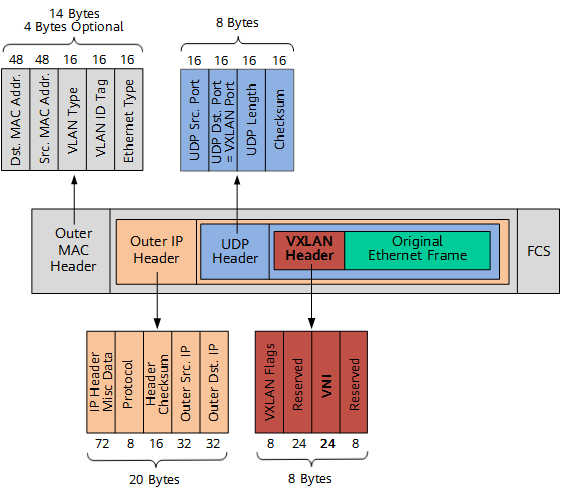

VXLAN報文格式（以外層IP頭爲IPv4格式爲例）

如上圖所示，VTEP對VM發送的原始以太幀（Original L2 Frame）進行了以下“包裝”：

  • VXLAN Header
    增加VXLAN頭（8字節），其中包含24比特的VNI字段，用來定義VXLAN網絡中不同的租戶。此外，還包含VXLAN Flags（8比特，取值爲00001000）和兩個保留字段（分别爲24比特和8比特）。
  • UDP Header
    VXLAN頭和原始以太幀一起作爲UDP的數據。UDP頭中，目的端口号（VXLAN Port）固定爲4789，源端口号（UDP Src. Port）是原始以太幀通過哈希算法計算後的值。
  • Outer IP Header
    封裝外層IP頭。其中，源IP地址（Outer Src. IP）爲源VM所屬VTEP的IP地址，目的IP地址（Outer Dst. IP）爲目的VM所屬VTEP的IP地址。
  • Outer MAC Header
    封裝外層以太頭。其中，源MAC地址（Src. MAC Addr.）爲源VM所屬VTEP的MAC地址，目的MAC地址（Dst. MAC Addr.）爲到達目的VTEP的路徑中下一跳設備的MAC地址。

    VXLAN如何工作


VXLAN中的VTEP和VNI

兩台服務器之間通過VXLAN網絡進行通信，在兩台TOR交換機之間建立了一條VXLAN隧道，TOR交換機將服務器發出的原始數據幀加以“包裝”，讓原始報文可以在承載網絡（比如IP網絡）上傳輸。當到達目的服務器所連接的TOR交換機後，離開VXLAN隧道，并將原始數據幀恢複出來，繼續轉發給目的服務器。



什麼是VXLAN VTEN

VTEP（VXLAN Tunnel Endpoints，VXLAN隧道端點）是VXLAN網絡的邊緣設備，是VXLAN隧道的起點和終點，源服務器發出的原始數據幀，在VTEP上被封裝成VXLAN格式的報文，并在IP網絡中傳遞到另外一個VTEP上，并經過解封轉還原出原始的數據幀，最後轉發給目的服務器。



什麼是VXLAN VNI

VNI（VXLAN Network Identifier，VXLAN 網絡标識符），VNI是一種類似于VLAN ID的用戶标識，一個VNI代表了一個租戶，屬于不同VNI的虛拟機之間不能直接進行二層通信。

VNI還可分爲二層VNI和三層VNI，它們的作用不同，二層VNI是普通的VNI，用于VXLAN報文同子網的轉發；三層VNI和VPN實例進行關聯，用于VXLAN報文跨子網的轉發。



VXLAN的網關

和VLAN類似，不同VNI之間的主機，以及VXLAN網絡和非VXLAN網絡中的主機不能直接相互通信。爲了滿足這些通信需求，VXLAN引入了VXLAN網關的概念，VXLAN網關分爲二層網關和三層網關，VXLAN二層網關用于終端接入VXLAN網絡，也可用于同一VXLAN網絡的子網通信；VXLAN三層網關用于VXLAN網絡中跨子網通信以及訪問外部網絡。

根據三層網關部署方式的不同，VXLAN三層網關又可以分爲集中式網關和分布式網關。

- VXLAN集中式網關 -

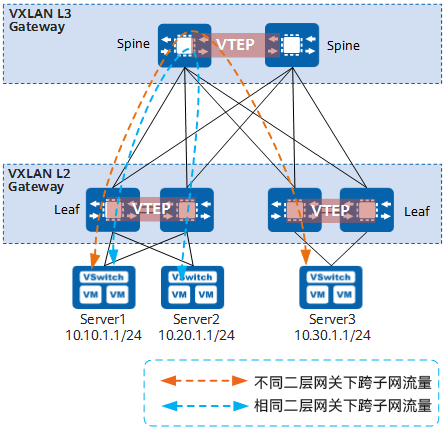

集中式網關是指將三層網關集中部署在一台設備上，如下圖所示，所有跨子網的流量都經過這個三層網關轉發，實現流量的集中管理。


VXLAN集中式網關組網圖


部署集中式網關的優點和缺點如下：
-優點：
  • 對跨子網流量進行集中管理，網關的部署和管理比較簡單。
-缺點：
  • 轉發路徑不是最優：同一二層網關下跨子網的三層流量都需要經過集中三層網關繞行轉發（如圖中藍色虛線所示）。
  • ARP表項規格瓶頸：由于采用集中三層網關，通過三層網關轉發的終端的ARP表項都需要在三層網關上生成，而三層網關上的ARP表項規格有限，限制了網絡的擴展。​

- VXLAN分布式網關 -


通過部署分布式網關可以解決集中式網關部署的缺點。VXLAN分布式網關是指在典型的“Spine-Leaf”組網結構下，將Leaf節點作爲VXLAN隧道端點VTEP，每個Leaf節點都可作爲VXLAN三層網關（同時也是VXLAN二層網關），Spine節點不感知VXLAN隧道，隻作爲VXLAN報文的轉發節點。如下圖所示，Server1和Server2不在同一個網段，但是都連接到同一個Leaf節點。Server1和Server2通信時，流量隻需要在該Leaf節點上轉發，不再需要經過Spine節點。
部署分布式網關時：
Spine節點：
  • 關注于高速IP轉發，強調的是設備的高速轉發能力。
Leaf節點：
  • 作爲VXLAN網絡中的二層網關設備，與物理服務器或VM對接，用于解決終端租戶接入VXLAN虛拟網絡的問題。
  • 作爲VXLAN網絡中的三層網關設備，進行VXLAN報文封裝/解封裝，實現跨子網的終端租戶通信，以及外部網絡的訪問。

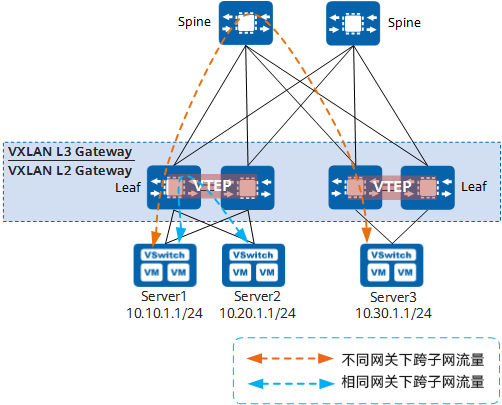

VXLAN分布式網關示意圖

特點：
  • 同一個Leaf節點既可以做VXLAN二層網關，也可以做VXLAN三層網關，部署靈活。
  • Leaf節點隻需要學習自身連接服務器的ARP表項，而不必像集中三層網關一樣，需要學習所有服務器的ARP表項，解決了集中式三層網關帶來的ARP表項瓶頸問題，網絡規模擴展能力強。

VXLAN隧道建立标準

“大二層網絡”可以突破物理上的界限，實現“大二層網絡”中VM之間的通信，同一“大二層網絡”内的VTEP之間都需要建立VXLAN隧道。VTEP_1連接的VM、VTEP_2連接的VM以及VTEP_3連接的VM之間需要“大二層”互通，那VTEP_1、VTEP_2和VTEP_3之間就需要兩兩建立VXLAN隧道。



VXLAN隧道的建立

VXLAN隧道由一對VTEP IP地址确定，創建VXLAN隧道實際上是兩端VTEP獲取對端VTEP IP地址的過程，隻要對端VTEP IP地址是三層路由可達的，VXLAN隧道就可以建立成功。
VXLAN隧道的建立分爲靜态方式和動态方式兩種：
  • 靜态方式沒有控制平面，用戶通過手動指定VXLAN隧道的源IP爲本端VTEP的IP、目的IP爲對端VTEP的IP，建立VXLAN隧道。靜态方式手工配置工作量大，靈活性較差，不适合大規模的組網場景。

  • 動态方式的VXLAN隧道的建立借助VXLAN EVPN協議作爲VXLAN的控制平面，在兩端VTEP之間建立BGP EVPN對等體，然後對等體之間利用VXLAN EVPN路由實現VTEP的自動發現、主機信息相互通告等，從而實現動态建立VXLAN隧道。數據平面則依據控制平面建立的轉發表項執行報文的轉發。動态方式靈活性高，适合大規模的VXLAN組網場景。

VXLAN網絡中的報文如何轉發



集中式VXLAN中同子網互通流程


同子網VM互通組網圖
VM_A、VM_B和VM_C屬于同網段。此時，VM_A想與VM_C進行通信，首次進行通信，報文進行如下處理：
  • VM_A上沒有VM_C的MAC地址，所以會發送ARP廣播報文請求VM_C的MAC地址。
  • VTEP_1收到ARP請求後，先進行VXLAN封裝，然後將VXLAN報文複制多份分别發送給所有的對端VTEP。
  • 報文到達VTEP_2和VTEP_3後，VTEP對報文進行解封裝，得到VM_A發送的原始報文。VTEP_2和VTEP_3在對應的二層域内廣播。
  • 當VM_C收到該請求報文後，發現目的IP與本機IP相同，因此VM_C將進行ARP應答。而其他VM收到該請求報文會丢棄。
經過上述過程，VM_A和VM_C均已學習到了對方的MAC地址。之後，VM_A和VM_C將采用單播方式進行通信。





集中式VXLAN中跨子網互通流程

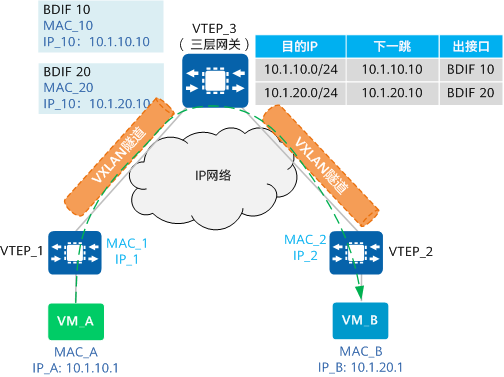

不同子網VM互通流程示意



跨子網報文轉發需要通過三層網關實現。如上圖所示，VM_A、VM_B屬于不同網段。VM_A與VM_B進行通信的報文處理過程如下：
  • VM_A先將數據報文發送給VTEP_1。
  • VTEP_1收到後進行VXLAN封裝，然後將VXLAN報文發送給對端VTEP_3。
  • VTEP_3收到VXLAN報文後進行解封裝，發現目的MAC是三層網關接口BDIF的MAC地址MAC_10，而目的IP地址爲IP_B（10.1.20.1），因此需要進行三層轉發。
  • VTEP_3根據路由表查找到IP_B的下一跳，發現出接口爲BDIF 20，VTEP_3將報文重新進行VXLAN封裝，然後將VXLAN報文發送給對端VTEP_2。
  • 報文到達VTEP_2後，VTEP_2對報文進行解封裝，并將其發送給VM_B。


*注：本文素材來自華爲，版權歸作者所有
